দেশীয় ট্রান্সফর্মার ব্যবহৃত উচ্চ ভোল্টেজ মোড়ানো সাধারণত Y সংযুক্ত পদ্ধতি, মধ্যম ভোল্টেজ মোড়ানো এবং নিম্ন ভোল্টেজ মোড়ানো তথাকথিত সিস্টেম পরিস্থিতি উচ্চ ভোল্টেজ ট্রান্সমিশন সিস্টেমের ভোল্টেজ ফেজ এবং মধ্যম বা নিম্ন ভোল্টেজ ট্রান্সম যদি নিম্ন ভোল্টেজ বিদ্যুৎ বিতরণ ব্যবস্থা হয়, তাহলে এটি মানের নির্ধারণা অনুযায়ী সিদ্ধান্ত নেওয়া যেতে পারে।
উচ্চ ভোল্টেজ উইন্ডিং সাধারণত Y সংযোগের কারণে ফেজ ভোল্টেজ তারের ভোল্টেজের 57.7% সমান হতে পারে, এবং প্রতি জিনিট ভোল্টেজ কম হতে পারে।
1). দেশীয় 500, 330, 220 এবং 110kV ট্রান্সমিশন সিস্টেমের ভোল্টেজ পর্যায় একই পর্যায়ের, তাই, নিম্নলিখিত ভোল্টেজ অনুপাতের তিন পর্যায়ের তিন পর্যায়ের স্ব-সংযুক্ত ট্রান্স যখন তিন পর্যায়ের তিন লোহা হৃদয় স্তম্ভ লোহা হৃদয় কাঠামো, নিম্ন ভোল্টেজ উইন্ড তারকা বা কোণীয় সংযোজন পদ্ধতি গ্রহণ করা যেতে পারে, এটি নির্ধারণ করে যে নিম্ন ভোল্টে
500/220/LVkV - YN, yn0, yn0 বা YN, yn0,d11
220/110/LVkV - YN, yn0, yn0 বা YN, yn0,d11
330/220 / LVkV - YN, yn0, yn0 বা YN, yn0,d11
330/110 / LVkV - YN, yn0, yn0 বা YN, yn0,d11
2). দেশীয় 60 এবং 35kV ট্রান্সমিশন সিস্টেম ভোল্টেজ দুটি ভিন্ন ফেজ কোণ রয়েছে।
যেমন 220/60kV ট্রান্সফর্মার YNd11 সংযোগ গ্রহণ করে, 220/69/10kV ট্রান্সফর্মার YN, yn0, d11 সংযোগ গ্রহণ, এই দুটি 60kV ট্রান্সফর্ম সিস্টেম 30 ° বৈদ্যুতিক কোণের মধ্যে পার্থক্য।
যখন 220/110/35kV ট্রান্সফর্মার YN, yn0, d11 সংযুক্ত পদ্ধতি গ্রহণ করে, 110/35/10kV ট্রান্সফর্মার YN, yn0, d11 সংযুক্ত পদ্ধতি গ্রহণ করে, উপরের দুটি 35kV ট্রান্সমিশন সিস
তাই, সিদ্ধান্ত নেওয়ার সময় 60 এবং 35kV স্তরের উইন্ডিং সংযোজন সাবধান হতে হবে, সংযোজন ট্রান্সমিশন সিস্টেম ভোল্টেজ ফেজের প্রয়োজনীয়তা পূরণ করতে হবে। ভোল্টেজ ফেজের আপেক্ষিক সম্পর্কের উপর ভিত্তি করে 60 এবং 35kV স্তরের উইন্ডিংয়ের সংযোগ নির্ধারণ করা হয়। অন্যথায়, এমনকি যদি ক্ষমতা সঠিক হয়, ভোল্টেজ অনুপাত সঠিক হয়, ট্রান্সফর্মার ব্যবহার করা যাবে না, ভুল পদ্ধতি, ট্রান্সফর্মার ট্রান্
3). দেশীয় 10, 6, 3 এবং 0.4kV ট্রান্সমিশন এবং বিতরণ সিস্টেমের পর্যায়েও দুটি পর্যায় রয়েছে। সাংহাই অঞ্চলে, একটি 10kV এবং 110kV ট্রান্সমিশন সিস্টেমের ভোল্টেজ ফেজ পার্থক্য 60 ° বৈদ্যুতিক কোণ রয়েছে, এই সময়ে YN, yn0, y10 সংযোগের সাথে 110/35 / 10kV ভোল্টেজ তুলনায় তিন পর্যায়ের তিনটি
4). কিন্তু মনে রাখবেনঃ একক ফেজ ট্রান্সফর্মার যখন তিন ফেজের সংযোজন পদ্ধতিতে সংযুক্ত হয়, তখন YNy0 সংযোজন পদ্ধতির তিন ফ তিন ফেজের শেল ট্রান্সফরমার YNy0 সংযোগও গ্রহণ করতে পারে না।
তিন পর্যায়ের পাঁচ স্তম্ভ লোহা হৃদয় ট্রান্সফর্মার YN, yn0, yn0 সংযোগ গ্রহণ করতে হবে, ট্রান্সফর্মারের মধ্যে কোণীয় সংযোগের চতুর্থ সংযোগ থাকতে হবে, তার আউটপুট নির্দ
5). বিভিন্ন সংযোগ গ্রুপের ট্রান্সফর্মারগুলি সমান্তরাল চালানোর সময়, সাধারণ নিয়ম হল যে সংযোগ গ্রুপের নামগুলি একই হতে হবে।

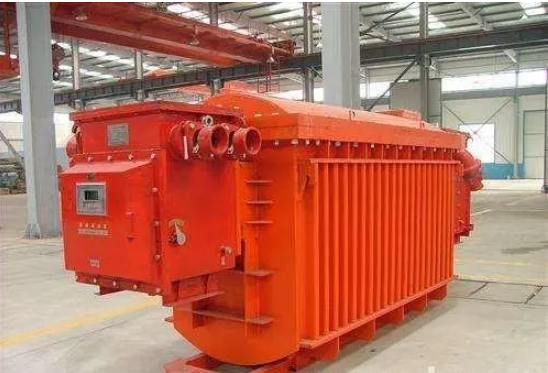

6). যখন বিদ্যুৎ বিতরণ ট্রান্সফর্মার বহু খনি অঞ্চলে ব্যবহৃত হয়, তখন Yzn11 সংযোগ গ্রহণ করা যেতে পারে, যখন z সংযোগ গ্রহণ করা হয়, তখন প্রতিরোধ ভোল্টেজ অ্যাল Yzn11 সংযোজন বিদ্যুৎ বিতরণ ট্রান্সফরমারের বজ্রপ্রতিরোধী কর্মক্ষমতা ভাল।
7). তিন ফেজ ট্রান্সফর্মার যখন চারটি রোল হার্ট ব্রেক্স গ্রহণ করে তখন YNy0 সংযোগও গ্রহণ করতে পারে না।
8). উপরোক্ত সব দেশীয় ট্রান্সফরমারের জন্য সংযোগ ব্যবহৃত হয়, যেমন রপ্তানি করার সময় প্রয়োজন অনুযায়ী উপযুক্ত সংযোগ এবং সংযোগ গ্রুপ সংকেত সরবরাহ করা উচিত।
9). সাধারণত উচ্চ চাপ উইন্ডিংয়ের মধ্যে বিভাজন সুইচ এবং বিভাজন সুইচ সংযুক্ত থাকে। সুতরাং, বিভাজন সুইচ নির্বাচন করার সময় (লোডযুক্ত নিয়ন্ত্রণ ভোল্টেজ বিভাজন সুইচ এবং অ-প্রোত্সাহিত চুম্বকীয় নিয়ন্ত্রণ ভোল্টেজ বিভাজন সুইচ সহ), ট্রান্সফর্মার সংযোজন YN সংযোগকারী লোড নিয়ন্ত্রণ চাপ ট্রান্সফর্মার দ্বারা ব্যবহৃত লোড নিয়ন্ত্রণ চাপ বিভক্তি সুইচের ক্ষেত্রে, মা
